rotec Stromzaun System
Aktiver Perimeterschutz mit Hochspannungsimpulsen bis 9.000 Volt, Echtzeit-Detektion und Alarmweiterleitung – normkonform nach DIN EN IEC 60335-2-76. Seit 2001 im Einsatz an über 1.000 Standorten.
Aktiver Perimeterschutz am Zaun
Das rotec Stromzaun System kombiniert mechanische Zaunsicherung, sichtbare Abschreckung, aktive Detektion und Alarmweiterleitung in einem integrierten Sicherheitssystem. Es wird auf bestehende oder neue Zaunanlagen montiert – geeignet für Doppelstabmatten, Streckgitter, Palisadenzäune und Maueraufbauten.
Im Tagmodus erfolgt aktive Detektion ohne fühlbare Spannung. Manipulationsversuche am Zaun werden in Echtzeit erkannt und als Pre-Alarm gemeldet. Im Nachtmodus erzeugt der Pulstar Energizer abschreckende Hochspannungsimpulse von bis zu 9.000 Volt – pulsierend mit 50 Impulsen pro Minute bei begrenztem Strom und begrenzter Energie.
Sicherheitsrelevante Ereignisse werden an vorhandene Sicherheitstechnik, Wachschutz oder das rotec Multisys Security Management System weitergeleitet.
Normative Grundlage: Das Stromzaun System entspricht der Norm DIN EN IEC 60335-2-76:2023-02. Britische CPNI-Zulassung. Die Impulsabgabe erfolgt mit begrenztem Strom und begrenzter Energie – sicher für Personen bei versehentlichem Kontakt.
Tag- und Nachtmodus – Detektion und Abschreckung
Tagmodus – Aktive Detektion
Im Tagmodus überwacht das System den Zaun mit niedrigen, nicht spürbaren Spannungen. Jeder Manipulationsversuch – ob Durchschneiden, Anheben oder Übersteigen – wird in Echtzeit erkannt und als Pre-Alarm an die Sicherheitszentrale gemeldet.
- +Pre-Alarm bei Spannungsabfall
- +Cut-Proof-Alarm bei Drahtunterbrechung
- +Echtzeit-Alarmweiterleitung
Nachtmodus – Aktive Abschreckung
Im Nachtmodus erzeugt der Pulstar Energizer abschreckende Hochspannungsimpulse von bis zu 9.000 Volt. Die Impulse sind pulsierend mit begrenztem Strom und begrenzter Energie – sicher, aber äußerst unangenehm für Eindringlinge.
- +Bis zu 9.000 Volt Impulsspannung
- +50 Impulse pro Minute (1 Impuls/1,2 Sek.)
- +Sichtbare Warnschilder gemäß Norm
Drei Kernkomponenten – ein System
Pulstar EF13X Energizer
Security-Grade Energizer mit Dual-Zone Steuerung. Erzeugt im Nachtmodus Hochspannungsimpulse bei 9,9 kV Leerlaufspannung und 2,8 J Impulsenergie. IP65-geschütztes GRP-Gehäuse. Konfigurierbar per Software oder MS103 Handprogrammierer.
Pulstar Energizer Details →Elektrodraht System
Hochfeste Stahldrähte auf verzinkten, farblich anpassbaren Halterungen. Patentierte Spannfedern gleichen Temperaturdehnungen aus. Definierte Reisskraft mit Alarmerkennung ab 40 kg Last. Optimale Zonenlänge: 200 Meter bei 3 m Zaunhöhe.
Multisys Kontrolleinheit
Zentrale Steuerung und Überwachung aller Zaunzonen. Pre-Alarm bei Spannungsabfall, Cut-Proof-Alarm bei Drahtunterbrechung. RS-485 Netzwerkanbindung für bis zu 254 Knoten. Batteriepufferung für 8 Stunden autonomen Notbetrieb.
Multisys Details →Pulstar EF13X Spezifikationen
| Impulsspannung | 9,9 kV (Leerlauf) |
| Impulsenergie | 2,8 Joule |
| Impulsrate | 1 Impuls / 1,2 Sekunden |
| Zaunzonen | 2 (Dual Zone) |
| Zonenlänge | 200 m bei 3 m Höhe |
| Netzwerk | RS-485, bis zu 254 Knoten |
| Busdistanz | 1.000 m (erweiterbar) |
| Versorgung | 110–240 VAC oder 12 V DC |
| Leistung | 8 W (Ø) / 20 W (Spitze) |
| Backup-Batterie | 7 Ah / 12 V DC – 8 Stunden |
| Schutzart | IP65 |
| Temperaturbereich | -20 °C bis +75 °C |
| Gehäuse | GRP, 400 × 400 × 200 mm |
| Normen | DIN EN IEC 60335-2-76, CPNI, CE |
Warum das rotec Stromzaun System?
Dreifach-Schutz
Mechanische Barriere + sichtbare Abschreckung + aktive Detektion in einem System. Der Zaun wird zur aktiven Sicherheitsanlage.
Dual-Zone Steuerung
Unabhängige Steuerung zweier Zaunzonen pro Energizer. Unterschiedliche Betriebsmodi je Zone – z.B. Tor-Zone im Tagmodus, Perimeter im Nachtmodus.
Netzwerkfähig
RS-485 Netzwerkanbindung für bis zu 254 Knoten. Synchronisation mehrerer Energizer über zentrale Windows-Steuerung mit Multisys Software.
Nachrüstbar
Montage auf bestehende Zaunanlagen möglich. Geeignet für Doppelstabmatten, Streckgitter, Palisadenzäune und Maueraufbauten – sofern Statik und Zustand geeignet sind.
Solarbetrieb möglich
Betrieb über Solar Powered Solutions an netzfernen Standorten. Ganzjähriger Betrieb auch bei geringer Sonneneinstrahlung dank Batteriespeicher.
Witterungsfest
IP65-geschütztes Gehäuse. Betrieb bei -20 °C bis +75 °C, bei Regen, Schnee und Staub. Korrosionsbeständige Halterungen und Drähte.
Mehrstufige Alarmierung und Ereigniserkennung
Der Pulstar EF13X Energizer generiert Alarme für verschiedene Ereignistypen und meldet diese an das Multisys Security Management. Alle Ereignisse werden mit Zeitstempel und Zonenkennung protokolliert.
- ✓Spannungsabfall: Pre-Alarm bei Manipulation oder Annäherung an den Elektrodraht
- ✓Drahtunterbrechung: Cut-Proof-Alarm bei Durchschneiden oder Abreißen des Drahtes
- ✓Sabotage: Tamper-Alarm bei Öffnung oder Manipulation des Energizer-Gehäuses
- ✓Netzwerkverlust: Alarm bei Unterbrechung der RS-485 Kommunikation
- ✓Batterieausfall: Warnung bei Ausfall der Backup-Batterie
- ✓2 AUX-Eingänge: Zusätzliche externe Alarmeingänge und 2 Relais-Ausgänge
Wo wird das rotec Stromzaun System eingesetzt?
Solarparks
PV-Freiflächenanlagen und Energiespeicher – oft an netzfernen Standorten mit Solarbetrieb
KRITIS Standorte
Kraftwerke, Umspannwerke, Wasserwerke und Rechenzentren mit höchsten Sicherheitsanforderungen
Militärische Anlagen
Kasernen, Depots, Übungsplätze und Verteidigungsanlagen mit CPNI-zugelassener Technologie
Industrie und Gewerbe
Lagerflächen, Recyclinganlagen, Rohstofflager und Logistikzentren
Flughäfen und Häfen
Weitläufige Perimeter mit zonenweiser Überwachung und Integration in bestehende Systeme
Gefängnisse
Justizvollzugsanstalten und Hochsicherheitseinrichtungen mit mehrstufigen Perimetern
rotec Stromzaun System im Einsatz

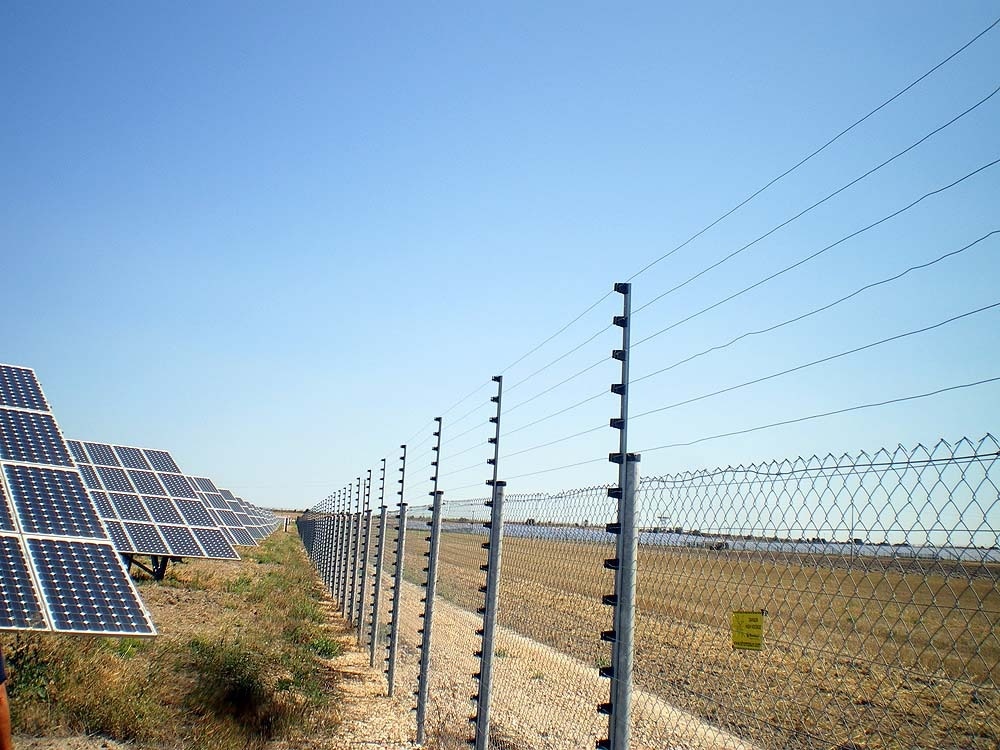

Solarpark Oberschneiding
Doppelstabmattenzaun mit aktivem Stromzaun System zum Schutz einer großflächigen PV-Anlage.
Solarpark Novoli – Süd-Italien
Internationaler Einsatz des rotec Stromzaun Systems an einem Solarpark in Apulien.
Industrieperimeter
Aktiver Perimeterschutz an einem Industriestandort mit Doppelstabmattenzaun und Elektrodraht.
Winterbetrieb
Das System arbeitet zuverlässig bei -20°C bis +75°C – auch bei Schnee und Frost.
Elektrodraht-Montage
Detailaufnahme der Elektrodraht-Halterungen mit patentierten Spannfedern auf Doppelstabmattenzaun.
Großflächige PV-Absicherung
Kilometerlange Perimetersicherung einer PV-Freiflächenanlage mit zonenweiser Überwachung.
Erweiterbar mit dem gesamten rotec Portfolio
Das Stromzaun System lässt sich nahtlos mit weiteren rotec Sicherheitstechnologien kombinieren – für mehrstufigen Perimeterschutz.
Flexiguard
Ergänzende sensorbasierte Zaunüberwachung ohne Elektrodraht – für Bereiche, die rein detektiv gesichert werden sollen.
Flexiguard →Omni Guard Radar
360° Perimeter-Radar mit automatischer Zielerfassung und CCTV-Integration – Vorfelddetektion vor dem Zaun.
Omni Guard →Solar Powered
Netzunabhängige Solarversorgung für den Betrieb des gesamten Stromzaun Systems an abgelegenen Standorten.
Solar Solutions →Normative Grundlagen
Das rotec Stromzaun System und der Pulstar Energizer entsprechen internationalen Sicherheitsnormen und sind für den Einsatz im Hochsicherheitsbereich zugelassen.
| Norm / Zulassung | Bereich |
|---|---|
| DIN EN IEC 60335-2-76:2023-02 | Anforderungen an Elektrozaungeräte |
| CPNI (Centre for Protection of National Infrastructure) | Britische Hochsicherheits-Zulassung |
| CE-Kennzeichnung | Europäische Konformität |
| DIN EN ISO 9001:2015 | Qualitätsmanagement rotec |
| DIN EN 1090-1/2 | Tragwerke aus Stahl |
| DIN EN ISO 3834-3 | Schweisstechnische Qualitätsanforderungen |
rotec Stromzaun System für Ihr Objekt
rotec berät zu Einsatzmöglichkeiten, Nachrüstung und erstellt objektbezogene Sicherheitskonzepte – von der Planung bis zur Montage.
