rotec Microguard Sensorik
Volumetrische Mikrowellen- und Infrarotsensorik für hochsichere Freiraumüberwachung. Erzeugt ein dreidimensionales Detektionsfeld zur Absicherung von Toren, sterilen Zonen und Freiflächen.
Dreidimensionale Volumendetektion
Das rotec Microguard System schließt Sicherheitslücken, an denen herkömmliche Zäune nicht eingesetzt werden können. Ein Sender und ein Empfänger erzeugen ein unsichtbares, zigarrenförmiges Detektionsfeld (Volumetric Detection) von bis zu 200 Metern Länge.
Betritt ein Eindringling – ob gehend, rennend oder kriechend – dieses 3D-Feld, wird das Signal verändert und ein sofortiger Alarm ausgelöst. Die volumetriche Überwachung verhindert effektiv, dass Personen die Zone einfach unterkriechen oder überspringen können, wie es bei klassischen linienförmigen Lichtschranken der Fall ist.
Modernste Digital Signal Processing (DSP) Algorithmen analysieren die Signalveränderungen in Echtzeit und filtern Umwelteinflüsse wie starke Niederschläge oder bewegte Vegetation heraus, was Fehlalarme auf ein absolutes Minimum reduziert.
Drei Modelle für jede Sicherheitsanforderung
MW-110 (Quad Beam IR)
Aktiver Infrarot-Sensor mit 4 synchronisierten Strahlen. Das Anti-Crawl Design zwingt Eindringlinge zur Unterbrechung von mindestens zwei Strahlen, wodurch Fehlalarme durch Vögel oder Blätter ausgeschlossen werden. Inklusive ASK-Modulation gegen Sabotage (Anti-Jamming).
MW-200 (Microwave Barrier)
Digitaler Mikrowellen-Sensor im X-Band. Erzeugt eine unsichtbare, dreidimensionale Mikrowellen-Barriere mit bis zu 200m Reichweite. Das integrierte Enhanced Automatic Gain Control (AGC) kompensiert selbst stärksten Regen, Schnee und dichten Nebel automatisch (110dB Range).
MW-310 (Tri-Tech Sensor)
Kombiniert Passive Infrarot (PIR) mit Dual-Mikrowelle in einem Gerät. Nutzt hochmoderne Phased-Array-Radar-Technologie (MRD), um Form und Geschwindigkeit von Objekten zu analysieren. Kann exakt zwischen einer gehenden Person und einer schwankenden Pflanze unterscheiden.
Vorteile der Microguard Technologie
- +Witterungsunabhängig: Im Gegensatz zu Kameras oder reinen IR-Systemen durchdringen Mikrowellen Nebel, Starkregen und Schnee mühelos.
- +Anti-Masking: Erkennt sofort, wenn der Sensor abgedeckt, besprüht oder blockiert wird, um die Detektion zu verhindern.
- +Mehrkanal-Betrieb: Mehrere Sensoren können durch unterschiedliche Frequenzkanäle ohne gegenseitige Interferenz direkt nebeneinander oder übereinander betrieben werden.
- +Optionales Heizelement: Für extreme Winterbedingungen können die Systeme mit integrierten Heizungen ausgestattet werden, die Eisbildung verhindern.
Robustes Gehäusedesign
Die Microguard Sensoren sind in widerstandsfähigen, IP66-zertifizierten Gehäusen untergebracht. Sie sind UV-beständig und schützen die hochempfindliche Mikroelektronik und DSP-Chips vor Feuchtigkeit und extremen Temperaturen.
Microguard Spezifikationen (MW-Serie)
| Detektionstechnologie | X-Band Mikrowelle, PIR, Active Quad-IR |
| Detektionsbereich | Volumetrisch (3D "Zigarrenform"), 2m bis 200m je nach Modell |
| Signalverarbeitung | DSP (Digital Signal Processing) mit MRD (Motion Recognisable Tech) |
| Wetter-Kompensation | 110dB Enhanced Automatic Gain Control (AGC) |
| Sabotageschutz | Anti-Masking, Anti-Crawling, ASK-Modulation (Anti-Jamming) |
| Alarmausgänge | Dry Contact Relay (Relaiskontakt) zur leichten Integration |
| Schutzart | IP66 (Strahlwassergeschützt und Staubdicht) |
| Systemintegration | Voll kompatibel mit Multisys MS200 Alarm Control Unit |
Typische Anwendungen der Sensorik
Toranlagen

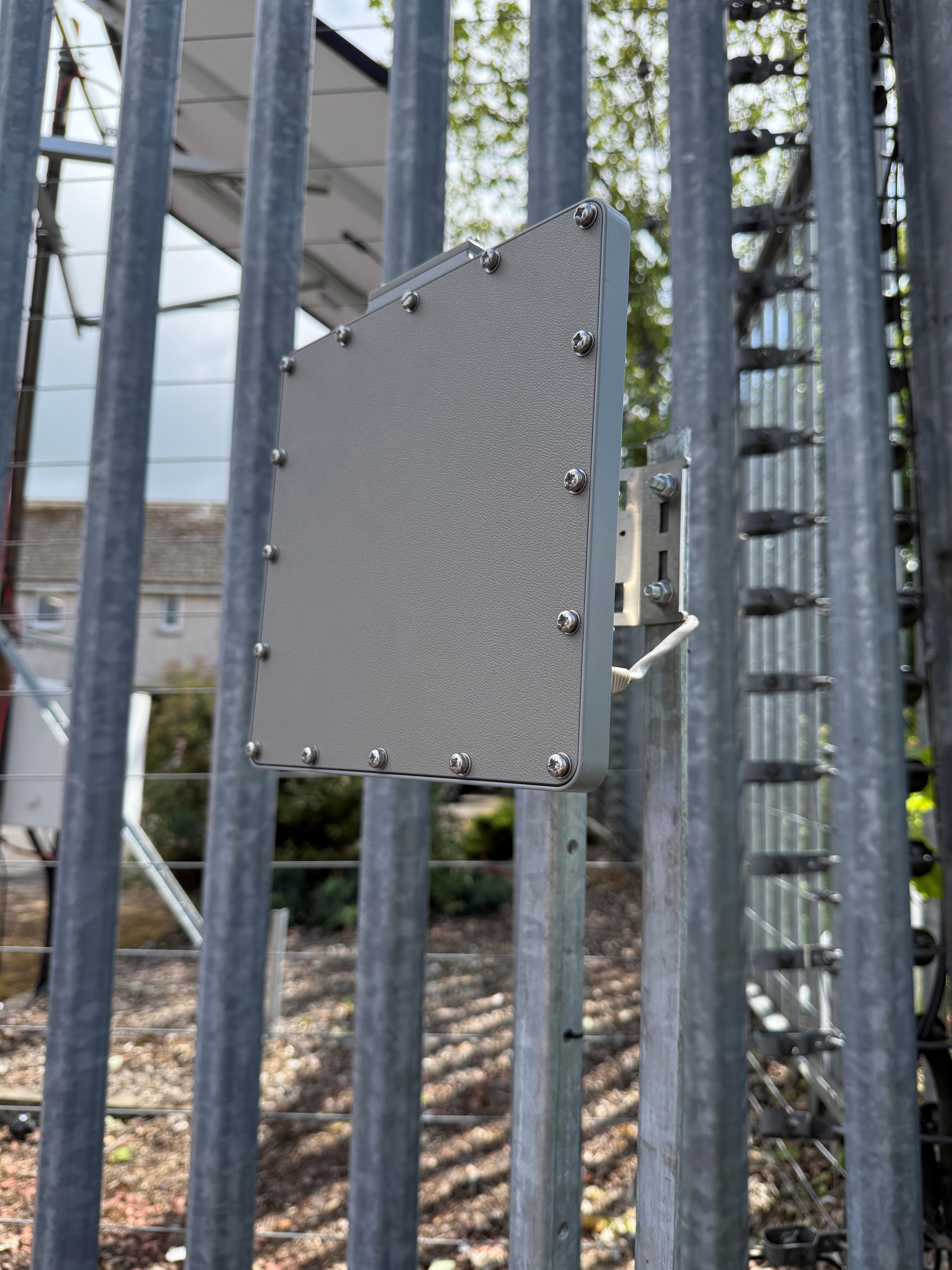

Lückenlose Sicherung von breiten Durchfahrtstoren und Schiebetoren.
Sterile Zonen

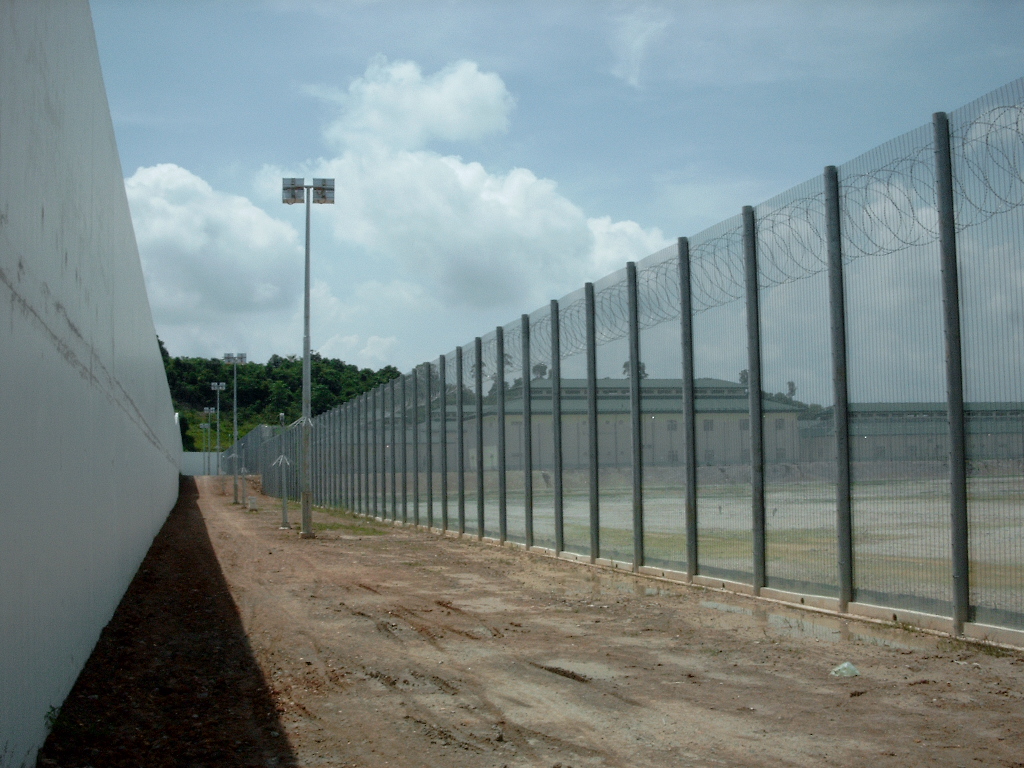

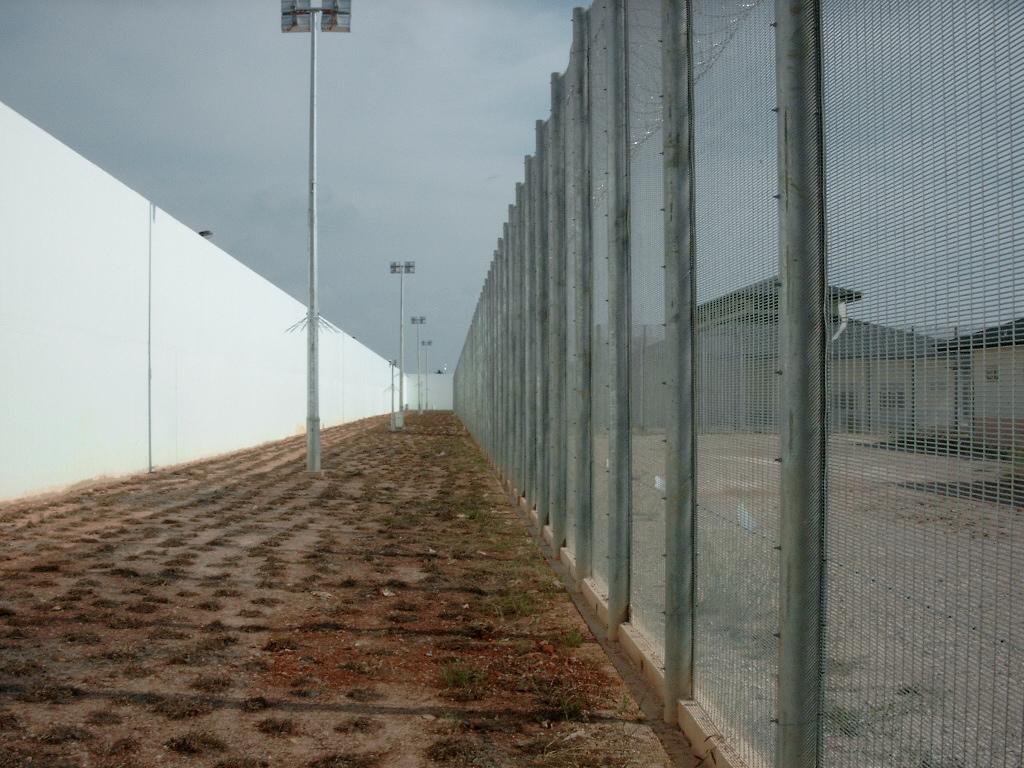

Überwachung des Zwischenraums bei Doppelzaunanlagen (Gefängnisse, Militär).
Gebäudefronten

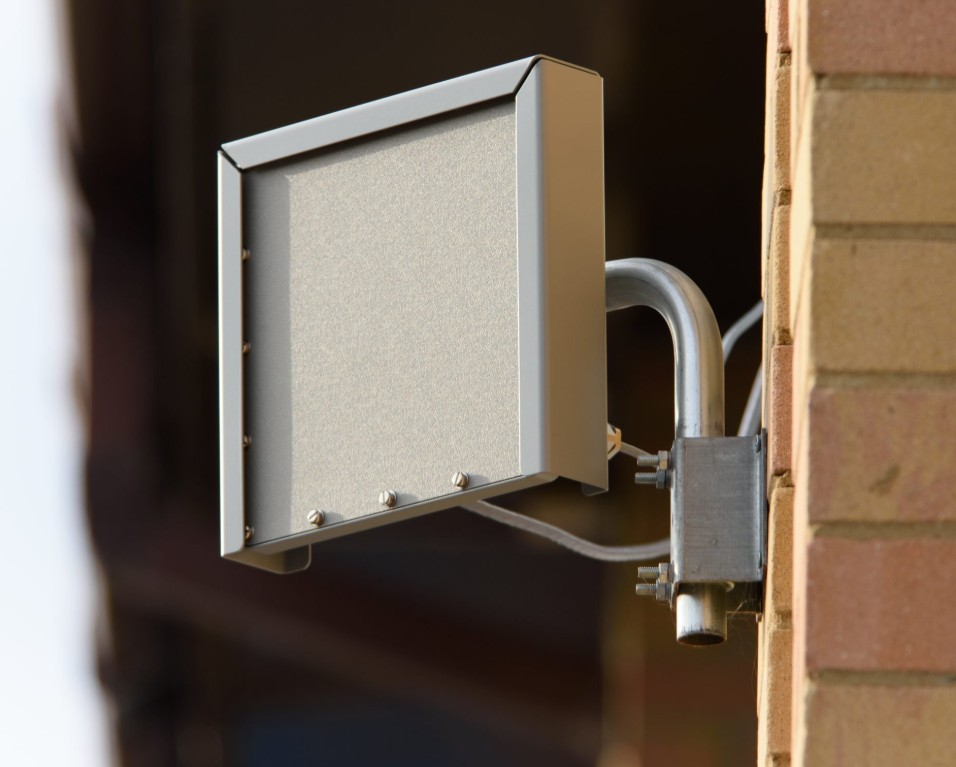

Absicherung großer Fensterfronten, Laderampen und Rollstore in Logistikzentren.
Flachdächer
Detektion von Eindringlingen, die über Dächer von Nachbargebäuden eindringen.
Teil des rotec Gesamtkonzepts
Microguard Sensoren lassen sich nahtlos in bestehende rotec Perimetersysteme einfügen und schließen Lücken, die durch Zäune nicht abgedeckt werden können.
Multisys Integration
Binden Sie Microguard-Alarme über MS200-Module in die zentrale Multisys Software ein, um sie auf der Standortkarte zu visualisieren.
Multisys Management →Ergänzung zum Stromzaun
Nutzen Sie Microguard Sensoren zur unsichtbaren Überwachung der Toröffnungen, während der Rest des Geländes durch den aktiven Stromzaun geschützt ist.
Stromzaun System →Omni Guard Radar
Kombinieren Sie die 3D-Barrieren mit dem rotec 360° Radar für ein umfassendes Vorfeld- und Perimeter-Tracking.
Omni Guard Radar →
Planen Sie Ihre Freiraumüberwachung
rotec berät Sie bei der Auswahl und Positionierung der optimalen Microguard Sensoren für Ihr Objekt.
