rotec Omni Guard Perimeter Radar
Automatische 360° Zielerfassung und Verfolgung für weitläufige Perimeter. Hochpräzises 24 GHz Radar mit Slew-to-Cue CCTV-Integration zur lückenlosen Freiflächenüberwachung bei jedem Wetter.
Automatische 360° Perimeterüberwachung

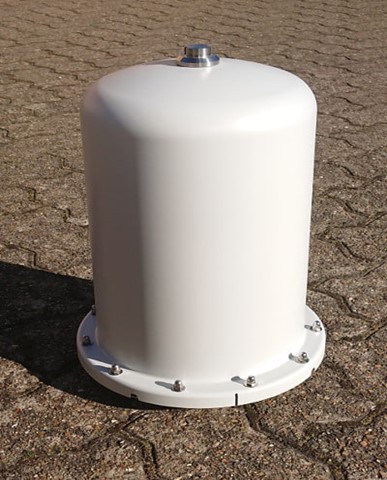

Der Omni Guard Perimeter Radar ist ein hochmodernes K-Band (24 GHz) Radarsystem für die kontinuierliche Rundum-Überwachung großer und unübersichtlicher Areale. Es scannt sein Umfeld in Echtzeit und bietet ein 360° Sichtfeld ohne tote Winkel.
Das System detektiert, klassifiziert und verfolgt automatisch Personen auf Distanzen von bis zu 200 Metern (was einer Abdeckungsfläche von über 125.000 Quadratmetern entspricht) sowie Fahrzeuge und Boote auf noch größere Entfernungen. Die Radar-Technologie ist völlig unempfindlich gegenüber wechselnden Lichtverhältnissen, absoluter Dunkelheit, Nebel, Starkregen, Schnee oder Sandstürmen.
Anstatt Perimeterereignisse erst am Zaun zu erkennen, detektiert der Omni Guard Radar Eindringlinge bereits im Vorfeld (Early Warning) und gibt dem Sicherheitspersonal den entscheidenden Zeitvorsprung zum Handeln.
Slew-to-Cue – Der Radar steuert die Kameras
Die größte Stärke des Omni Guard Radars ist seine intelligente "Slew-to-Cue" Fähigkeit. Sobald das Radar ein Ziel erfasst, sendet es die exakten GPS/Positions-Koordinaten in Echtzeit an vernetzte PTZ-Kameras (Pan-Tilt-Zoom).
- +Automatische Ausrichtung: Kameras drehen sich blitzschnell und automatisch auf das erfasste Objekt.
- +Auto-Tracking: Die Kamera folgt dem Eindringling, während dieser sich über das Gelände bewegt.
- +Visuelle Verifikation: Das Sicherheitspersonal sieht sofort das Live-Bild des Eindringlings, ohne Kameras manuell steuern zu müssen.
- +Multi-Targeting: Bei mehreren Eindringlingen kann das Radar mehrere PTZ-Kameras gleichzeitig verschiedenen Zielen zuweisen.
Intelligente Zonenverwaltung
Das Radar verfügt über einen integrierten Webserver. Über eine sichere Web-GUI können Betreiber das Gelände visualisieren und bis zu 16 benutzerdefinierte Alarmzonen einzeichnen.
- ✓Ausschlusszonen (Exclusion Zones): Bereiche wie öffentliche Straßen oder Gehwege können ausgeblendet werden, um legitimen Verkehr zu ignorieren.
- ✓Alarmzonen: Hochsicherheitsbereiche, in denen sofortige Alarmierung erfolgt.
- ✓Warnzonen: Vorfeldzonen für Pre-Alarme.
- ✓PoE-Installation: Das gesamte Radarsystem wird über ein einziges Cat5/Cat6 Ethernet-Kabel betrieben (Power-over-Ethernet).

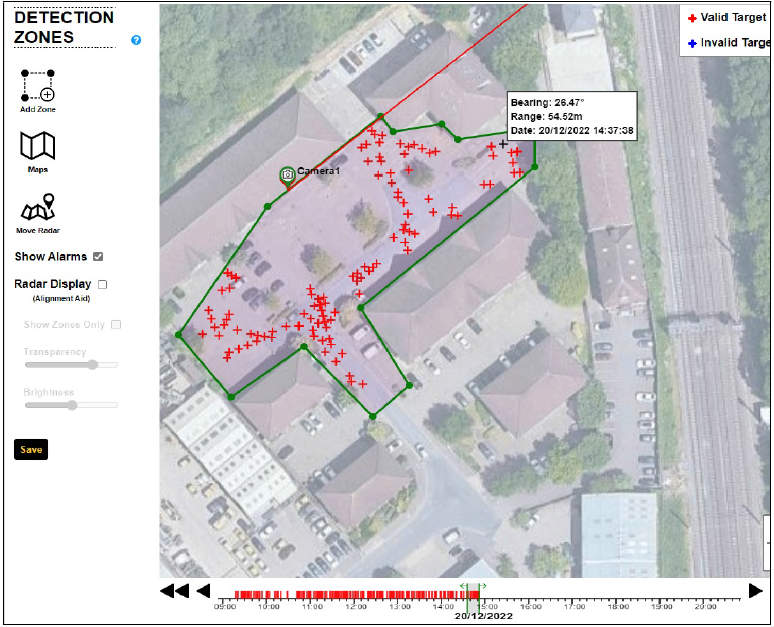

Intuitive Kartendarstellung
Die grafische Oberfläche zeigt eine Satellitenkarte des Areals. Bewegliche Ziele werden in Echtzeit als farbige Punkte mit Richtungsvektor und Geschwindigkeit dargestellt.
Radar Spezifikationen
| Radar Frequenz | 24 GHz (K-Band) |
| Erfassungsbereich (Sichtfeld) | 360° Horizontal / Kontinuierliche Rotation |
| Reichweite (Personen) | Bis zu 200 Meter Radius (400m Durchmesser) |
| Reichweite (Fahrzeuge/Boote) | > 200 Meter |
| Gleichzeitige Zielverfolgung | Multi-Target-Tracking Algorithmus |
| Kamera Integration | Slew-to-Cue, ONVIF Profile S Kompatibel |
| Alarmzonen | Bis zu 16 unabhängige Zonen konfigurierbar |
| Stromversorgung | PoE (Power over Ethernet) IEEE 802.3at |
| Netzwerk-Schnittstelle | 10/100 Mbps RJ45 |
| Schutzart & Klima | IP67, extremes Allwetter-Design |
Typische Anwendungen der Radartechnologie
Häfen & Küsten
Detektion von ankommenden kleinen Booten und Tauchern auf der Wasserseite.
Solarparks
Zentrale Mastüberwachung ganzer Felder ohne hunderte Kameras am Zaun.
Öl & Gas
Vorfeldüberwachung von Pipelines, Raffinerien und Offshore-Anlagen.
Flughäfen
Lückenlose Überwachung der Startbahnen und des weiten Vorfelds (Apron).
Omni Guard Radar im Einsatz
Freiflächenüberwachung

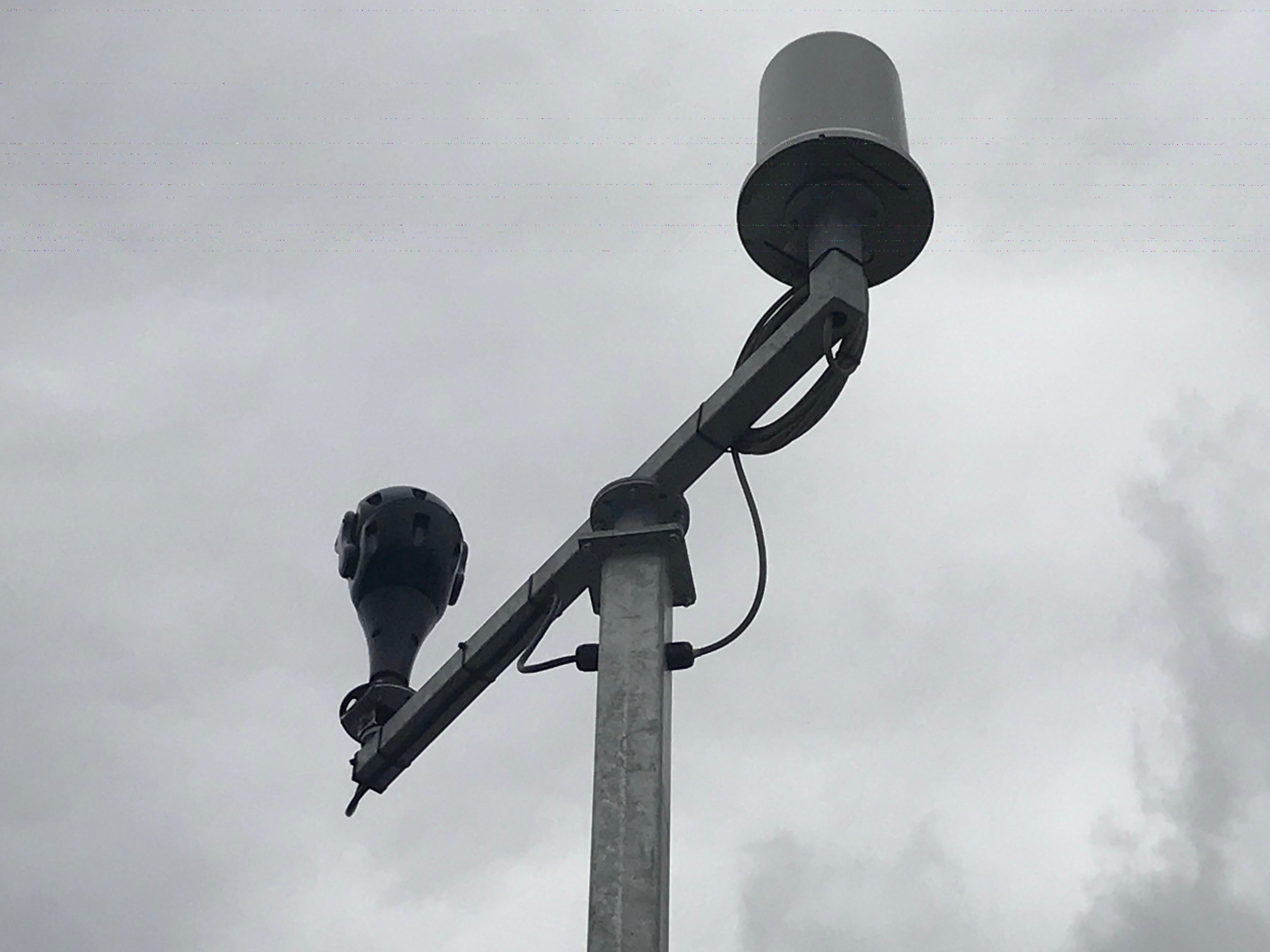

Zentral auf einem Mast montiert, überwacht der Radar das gesamte Areal ohne Sichteinschränkung.
Küstenüberwachung
Dank IP67 Gehäuse eignet sich das System perfekt für raue Umgebungen an Wasser und Küsten.
Gebäudeabsicherung
Installation auf einem Flachdach zur Überwachung der Grundstücksgrenzen aus der Vogelperspektive.
Teil des rotec Gesamtkonzepts
Kombinieren Sie die 360° Vorfeld-Detektion des Radars mit unseren physischen Barrieren am Zaun für absolute Sicherheit.
Stromzaun System
Der Radar erfasst Eindringlinge auf dem Gelände, während der Stromzaun den physischen Einbruch an der Außengrenze erschwert.
Stromzaun System →Multisys Steuerung
Integrieren Sie die Radardaten nahtlos in die Multisys Software für ein zentralisiertes Sicherheits- und Alarmmanagement.
Multisys Management →Solar Powered Solutions
Dank geringer Leistungsaufnahme kann das PoE-Radar problemlos mit rotec Solar-Modulen im freien Feld betrieben werden.
Solar Solutions →
Planen Sie Ihre Radar-Freiflächenüberwachung
rotec berät Sie bei der Berechnung der optimalen Radar-Positionen und der Integration mit Ihren PTZ-Kameras.
