rotec Acoustic Sensor Cable
Das empfindlichste und fortschrittlichste mikrophonische Sensorkabel auf dem Markt. Passiv, eigensicher, vollständig EMI-immun und einsetzbar an Zäunen, in der Erde oder unter Wasser.
Passive Langstrecken-Detektion auf höchstem Niveau
Das Acoustic Sensor Cable ist ein passiver, linearer Langstreckensensor, der akustische, vibrations- und seismische Signale entlang seiner gesamten Länge erfasst. Es nutzt eine innovative PVDF-Piezofilm-Technologie (Polyvinylidenfluorid), bei der zwei schmale Bänder aus PVDF-Film spiralförmig um einen silberbeschichteten Kupfer-Innenleiter gewickelt sind.
Bei mechanischer Beanspruchung – ob Schneiden, Klettern, Graben oder Erschütterungen – erzeugt das Kabel elektrische Signale, ohne dass eine externe Stromzufuhr notwendig ist. Es ist damit vollständig passiv und eigensicher – ideal für den Einsatz in explosionsgefährdeten Bereichen (ATEX/Ex-Zonen).
Das selbstgeschirmte Koaxialdesign macht das Kabel vollständig immun gegen elektromagnetische Interferenzen (EMI), sodass es problemlos in der Nähe von Hochspannungsleitungen, Transformatoren und Funkanlagen zuverlässig arbeitet.
Aufbau des Sensorkabels
Das Acoustic Sensor Cable ist in einer selbstgeschirmten Koaxialkonstruktion aufgebaut, die höchste Empfindlichkeit mit extremer Robustheit vereint.
- +Kern: Zwei PVDF-Piezofilm-Bänder, spiralförmig um einen 20 AWG Innenleiter aus silberbeschichtetem Kupferdraht gewickelt.
- +Abschirmung: Geflochtene Kupfer-Schirmung für vollständige EMI-Immunität (Selbstschirmung).
- +Mantel: Extrudierter HD-Polyethylen-Außenmantel – wasserdicht, UV-beständig und extrem belastbar.

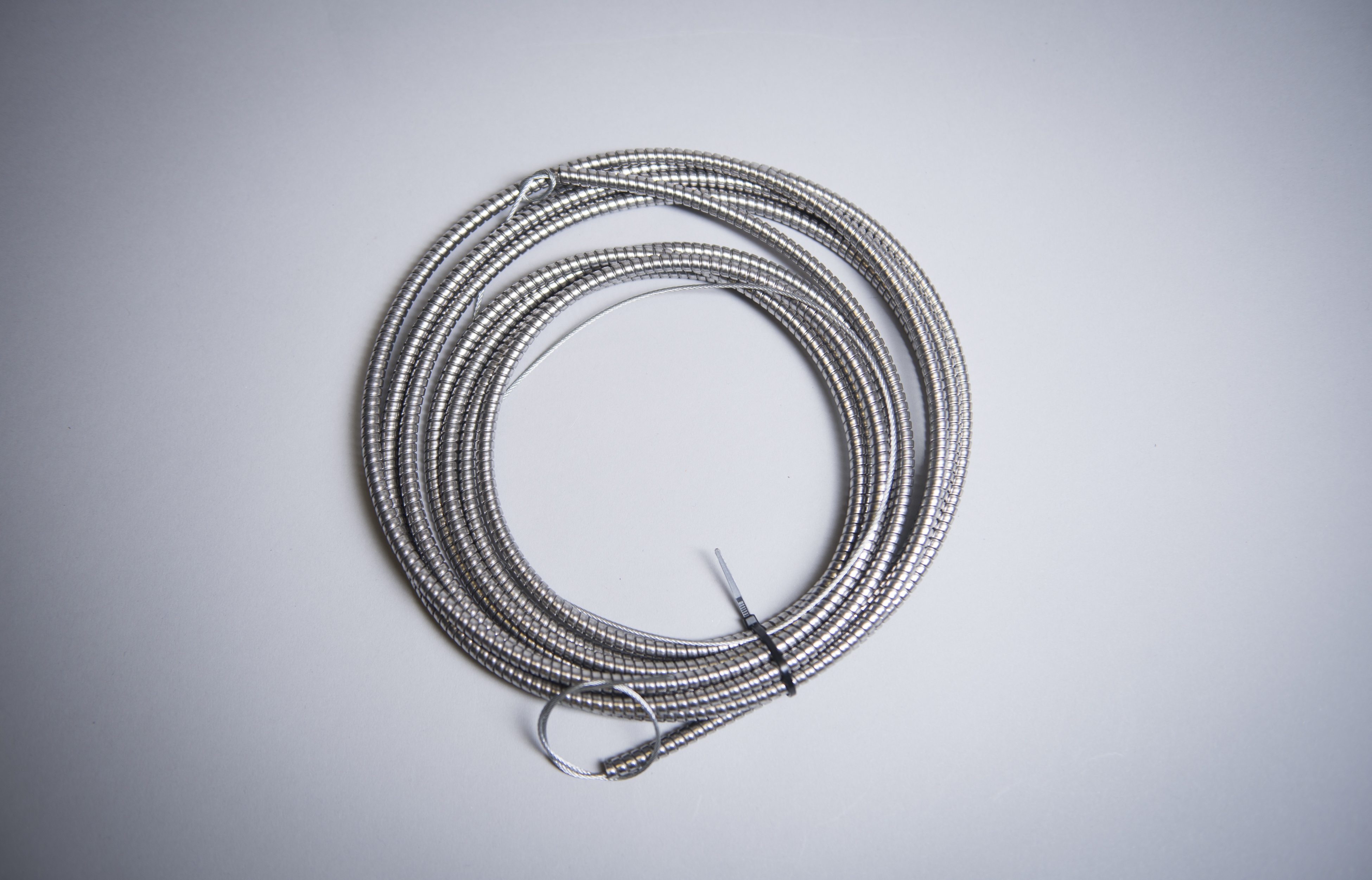

- +Edelstahl-Option (FS-215): Optionaler Edelstahl-Schutzmantel für Anwendungen mit erhöhtem Sabotageschutz und extremer mechanischer Belastung.
Warum das Acoustic Sensor Cable?
Eigensicher
Vollständig passiver Sensor ohne externe Stromzufuhr. Kein Entzündungsrisiko – geeignet für explosionsgefährdete Bereiche (ATEX) und Anlagen mit höchsten Sicherheitsanforderungen.
EMI-immun
Das selbstgeschirmte Koaxialdesign garantiert vollständige Immunität gegen elektromagnetische Interferenzen. Zuverlässig neben Hochspannungsleitungen und Transformatoren.
Extremste Robustheit
Temperaturstabil bis +85°C, wasserdicht, UV-beständig und widerstandsfähig gegen schwere Lasten. Das Kabel hält extremen Umgebungsbedingungen dauerhaft stand.
Feldreparierbar
Beschädigte Sektionen können vor Ort mit Standard-Koaxialspleiß-Techniken repariert werden. Kein Austausch des gesamten Kabels notwendig – minimale Ausfallzeiten.
Höchste Empfindlichkeit
Hohe Spannungsantwort bei niedriger Impedanz pro Längeneinheit. Detektiert feinste akustische und vibrations-basierte Signale über die gesamte Kabellänge.
Flexibel verlegbar
Am Zaun montiert, in der Erde vergraben oder unter Wasser verlegt. Das lineare Format eignet sich ideal zur Überwachung großer, ausgedehnter Flächen und Perimeter.
Was das Sensorkabel erkennt
Je nach Verlegungsart (Zaun, Erde, Unterwasser) kann das Acoustic Sensor Cable unterschiedlichste Bedrohungen detektieren:
- ✓Schneidversuche: Erkennung von Schneid-, Säge- und Scherwerkzeugen am Zaun oder Kabel
- ✓Kletterversuche: Detektion von Vibrationen und Belastungen durch Übersteigversuche
- ✓Grabungsversuche: Erkennung seismischer Signale bei Untergrabungsversuchen (erdverlegt)
- ✓Erschütterungen: Ramm-, Schlag- oder Hebelversuche am Perimeter
- ✓Fahrzeugannäherung: Detektion von Fahrzeugen im erdverlegten Modus
- ✓Kabel-Sabotage: Sofortige Erkennung bei Manipulation oder Durchtrennung des Sensorkabels selbst
Kabelspezifikationen
| Sensortyp | PVDF Piezofilm (passiv, mikrophonisch) |
| Innenleiter | 20 AWG, silberbeschichteter Kupferdraht (geflochten) |
| Konstruktion | Selbstgeschirmte Koaxialkonstruktion |
| Außenmantel | Extrudiertes HD-Polyethylen |
| Edelstahl-Option | Flexibler Edelstahl-Schutzmantel (FS-215) |
| EMI-Immunität | Vollständig immun (Selbstschirmung) |
| Eigensicherheit | Ja – kein Entzündungsrisiko (ATEX-geeignet) |
| Temperaturstabilität | Bis +85°C |
| Verlegungsarten | Zaun, Erdverlegt, Unterwasser |
| Feldreparatur | Ja, mit Standard-Koaxialspleiß-Technik |
| Verfügbare Längen | Ab 1m, volle 600m Trommeln, oder Sonderlängen |
Einsatz über den Perimeterschutz hinaus
Die Vielseitigkeit des Acoustic Sensor Cable ermöglicht den Einsatz weit über den klassischen Perimeterschutz hinaus.
Perimeterzäune

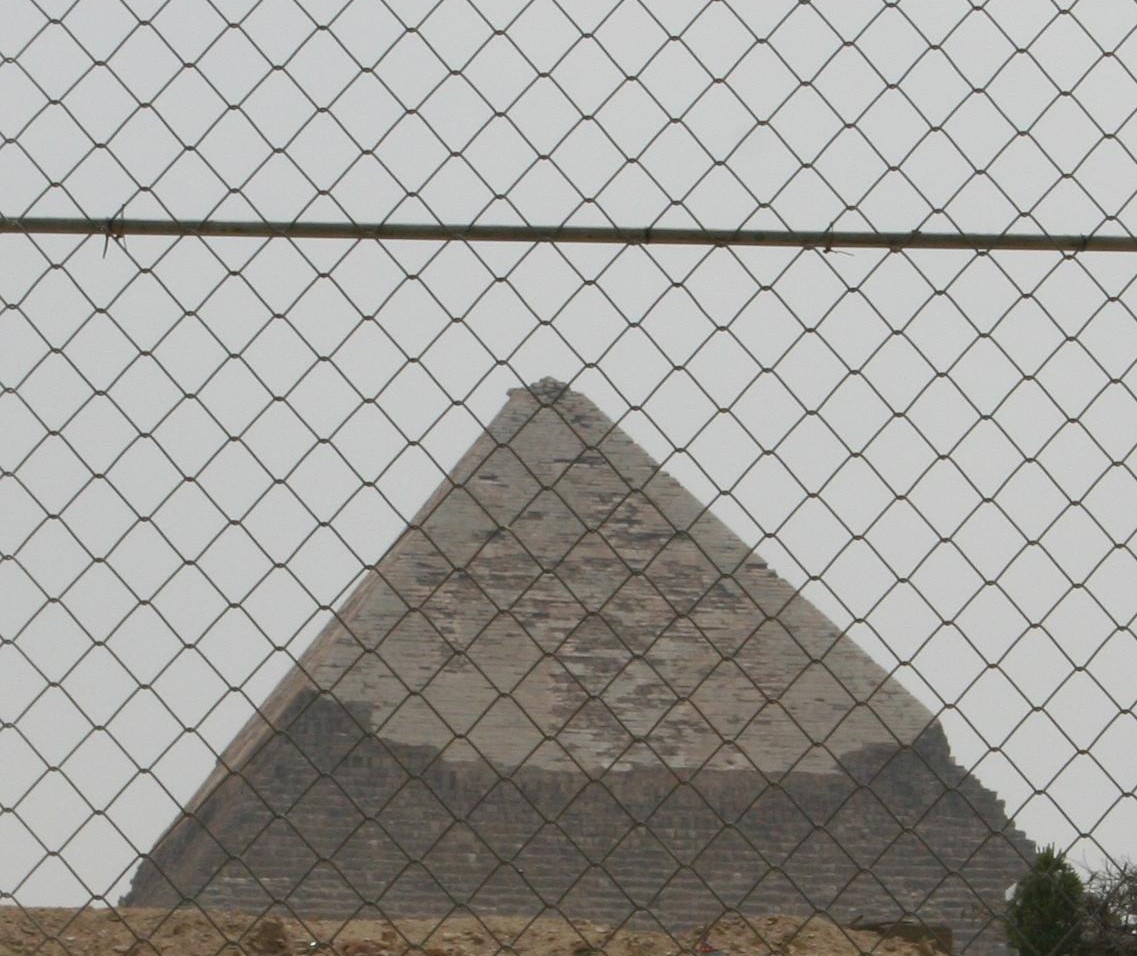

Langstrecken-Detektion entlang von Maschendraht-, Doppelstabmatten- und Palisadenzäunen.
Erdverlegung
Vergrabene, unsichtbare Sensorlinien für Grenzschutz und Geländeüberwachung.
Unterwasser
Submarine Verlegung für Hafen-, Küsten- und Offshore-Sicherung.
ATEX / Ex-Zonen
Eigensicherer Betrieb in explosionsgefährdeten Bereichen ohne Funkenrisiko.
Strukturüberwachung
NDT (Non-Destructive Testing), Spannungs- und Vibrationsmonitoring an Brücken und Gebäuden.
Pipeline-Schutz
Detektion von Grabungsarbeiten und Sabotage entlang kritischer Pipelines und Kabeltrassen.
Teil des rotec Gesamtkonzepts
Das Acoustic Sensor Cable ist die Basis für das Flexiguard System und lässt sich über Multisys in das gesamte rotec Netzwerk integrieren.
Flexiguard Integration
Das Kabel ist die optimierte Sensorgrundlage für die Flexiguard FS30X Analyser-Einheit, die die Signale in Echtzeit auswertet.
Flexiguard →Multisys Steuerung
Alarme werden über die Multisys Software zentral visualisiert, protokolliert und an Alarmketten weitergeleitet.
Multisys Management →Stromzaun Kombination
Kombinieren Sie die passive Detektion des Sensorkabels mit der aktiven Abschreckung des Hochspannungs-Stromzauns.
Stromzaun System →
Planen Sie Ihre Sensor-Perimeterlösung
rotec berät zur Auswahl der optimalen Kabelvariante und Verlegungsart für Ihr Sicherheitsprojekt.
