rotec Flexiguard Zaunüberwachung
Hochpräzise, sensorbasierte Zaunüberwachung mit speziellem Mikrofonsensor-Kabel. Erkennt Übersteig-, Durchschneid- und Hebelversuche an bestehenden Maschendraht-, Doppelstabmatten- und Palisadenzäunen.
Intelligente Zaunüberwachung ohne Elektrodraht
Das rotec Flexiguard System ist ein hochmodernes Perimeter-Intrusions-Detektionssystem (PIDS). Es überwacht bestehende Zaunanlagen durch ein am Zaun befestigtes Mikrofonsensor-Kabel auf Manipulationsversuche. Jeder Versuch, den Zaun zu übersteigen, zu durchschneiden oder anzuheben, erzeugt mechanische Schwingungen, die das Kabel registriert.
Das System arbeitet ohne sichtbare Elektrodrähte und ohne fühlbare Hochspannung. Es eignet sich besonders für Standorte, an denen eine rein detektive Lösung gefordert ist – beispielsweise in öffentlich zugänglichen Bereichen oder als diskrete Ergänzung zu bestehenden Sicherheitszäunen.
Die FS30X Analyser-Einheit verarbeitet die Signale in Echtzeit. Die fortschrittliche Automatic Environmental Control (AEC) sorgt dafür, dass Umwelteinflüsse wie starker Wind, Regen oder Hagel herausgefiltert werden, was die Fehlalarmrate drastisch reduziert.
Das Flexiguard Sensorkabel
Das Herzstück des Systems ist das hochsensible FS210 Mikrofonsensor-Kabel. Es wird mit spezieller Technologie (Military Specification screening) gefertigt, um absolute Immunität gegen elektromagnetische und radiofrequente Interferenzen (EMI/RFI) zu gewährleisten.
- +Hochempfindlich: Detektiert Biegung und Kompression auf der gesamten Länge.
- +Keine toten Winkel: Die Detektion erfolgt durchgehend bis in den Kern der Analyser-Einheit.

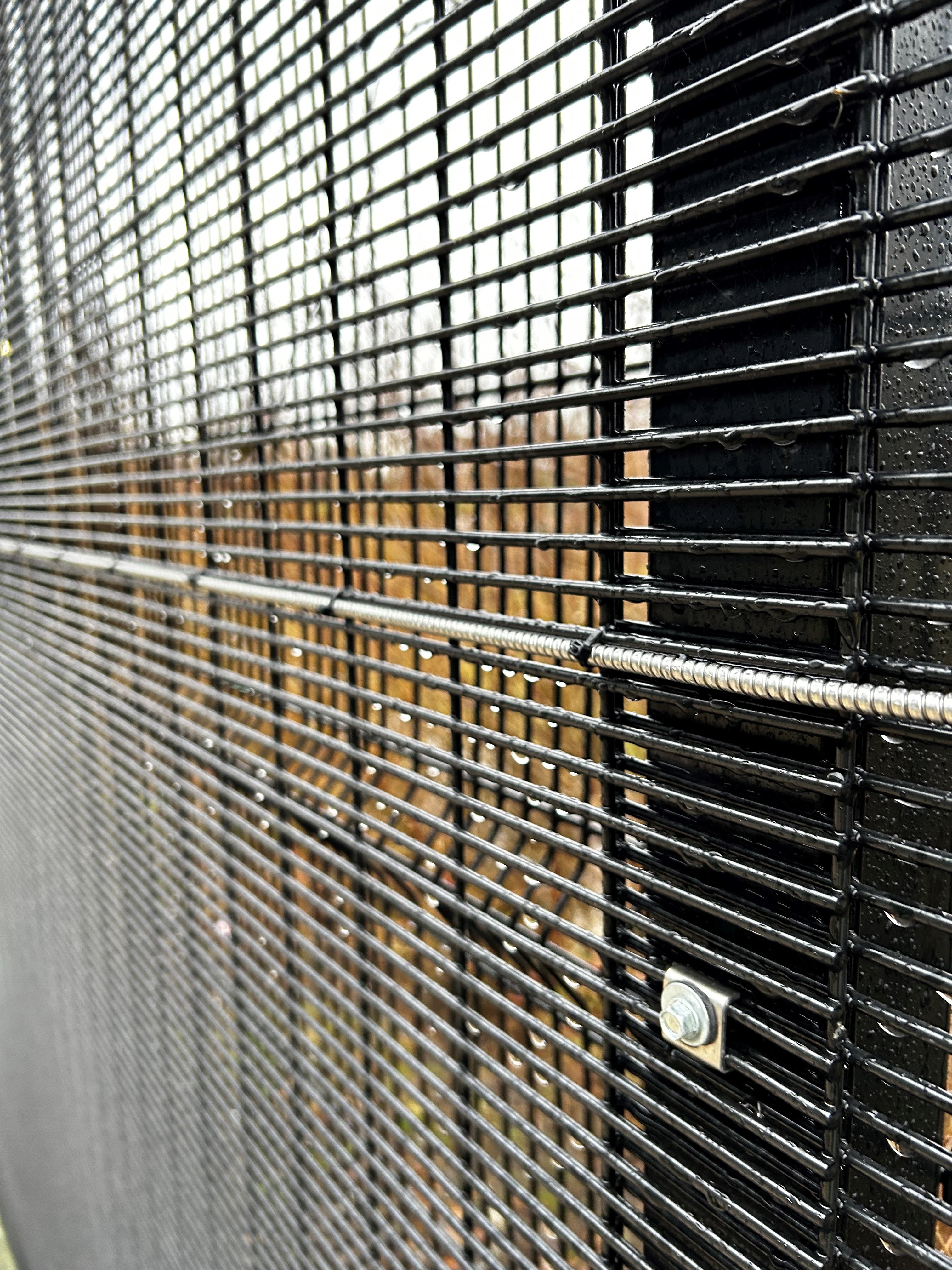

- +Edelstahl-Panzerung (FS-215): Optional ist das Kabel in einem flexiblen Edelstahl-Schutzrohr (Conduit) erhältlich – für maximalen Sabotageschutz und extreme UV-Beständigkeit.
- +Zonenlänge: Bis zu 300 Meter Detektionslänge pro Kabelzone.
Die FS30X Analyser-Einheit
Die intelligente Analyser-Einheit ist das Gehirn des Flexiguard Systems. Sie wertet die analogen Schwingungen des Sensorkabels in Echtzeit aus und entscheidet über die Alarmauslösung.
- +Dual-Zone: Ein FS302 Analyser kann zwei unabhängige Zonen (je 300m) gleichzeitig überwachen und auswerten.
- +Individuelle Parameter: Sensitivität und Charakteristik (Cut & Climb) können pro Zone individuell eingestellt werden.
- +Sabotageschutz: Erkennt Kurzschlüsse, offene Schaltkreise, Durchtrennung und das Öffnen des Gehäuses (Tamper-Alarm).
- +Wetterfest (IP68): Extrem robustes Edelstahl- oder Polycarbonatgehäuse, PCB-Platine ist schutzlackiert für den direkten Außeneinsatz bei -20°C bis +85°C.
FS30X Spezifikationen
| Zonenkapazität | 1 oder 2 Zonen (je max. 300 Meter) |
| Alarmtypen | Kurzschluss, offener Kreis, Durchschneiden (Cut), Übersteigen (Climb), Gehäuse-Sabotage (Tamper) |
| Alarmausgänge | NC Dry Relay (Relaiskontakt) oder Multisys RS485 |
| I/O Schnittstellen | 2 × AUX Alarmeingänge, 2 × Relais-Ausgänge (250mA max) |
| Fehlalarm-Filter | AEC (Automatic Environmental Compensation) |
| Versorgungsspannung | 15 - 20,7 V DC (via FS121 PSU) |
| Leistungsaufnahme | Ø 0,5 Watt / Peak 1,0 Watt |
| Netzwerk (Optional) | RS-485 (bis 1.000m), eigenes Protokoll |
| Schutzart | IP68 (Gehäuse), Platine konformbeschichtet (PCB) |
| Temperaturbereich | -20 °C bis +85 °C |
| Normen | Britische Standards, CPNI, ISO9001, CE |
Flexiguard Zaunüberwachung im Einsatz

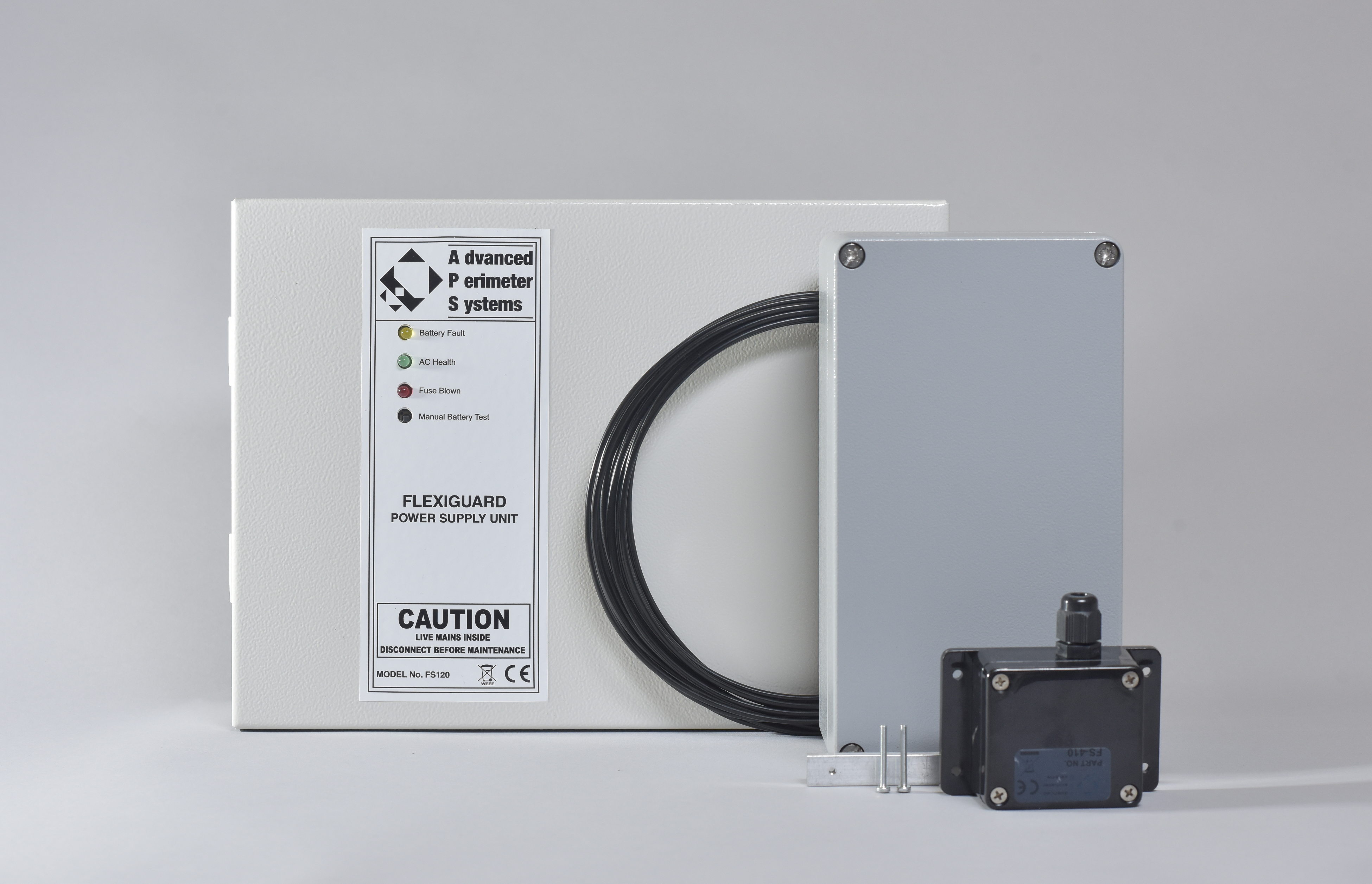

Flexiguard System-Kit
Die Kernkomponenten: Analyser-Einheit, Sensorkabel (Rolle) und witterungsbeständige Befestigungsmaterialien.

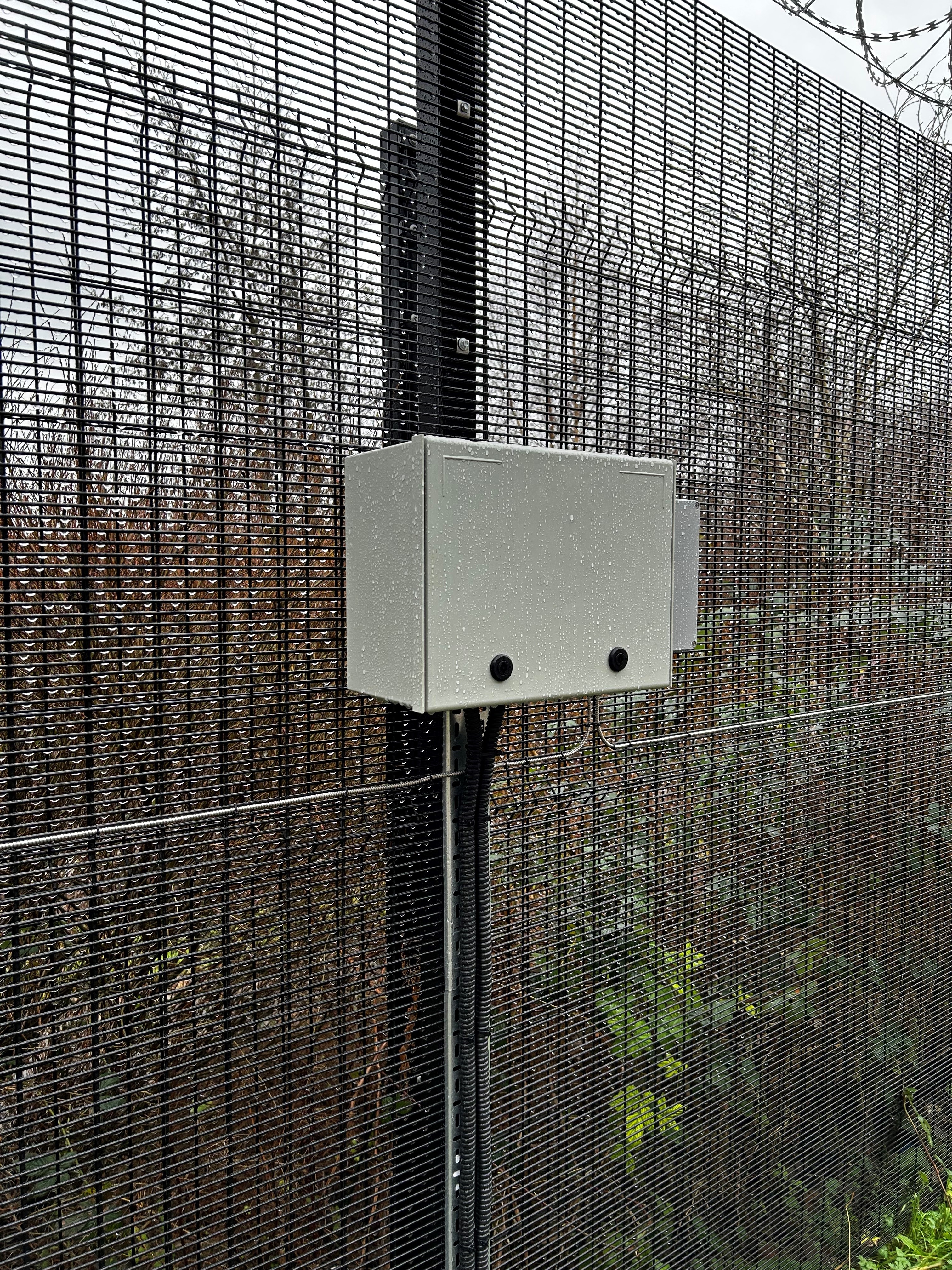

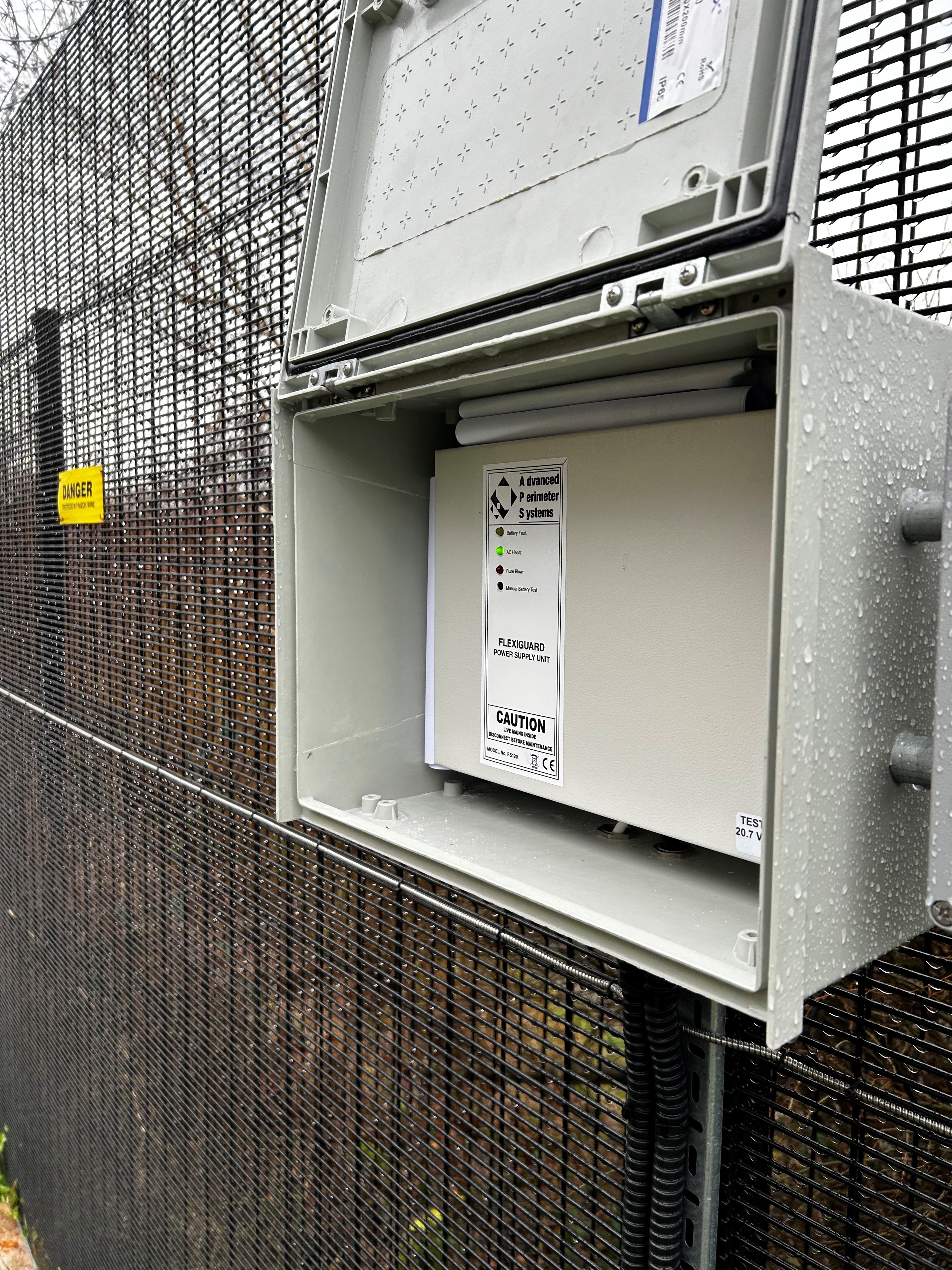

Montage am Zaunpfosten
Stromversorgung und FS30X Analyser-Einheit diskret direkt am Zaunpfosten im Außenbereich installiert.

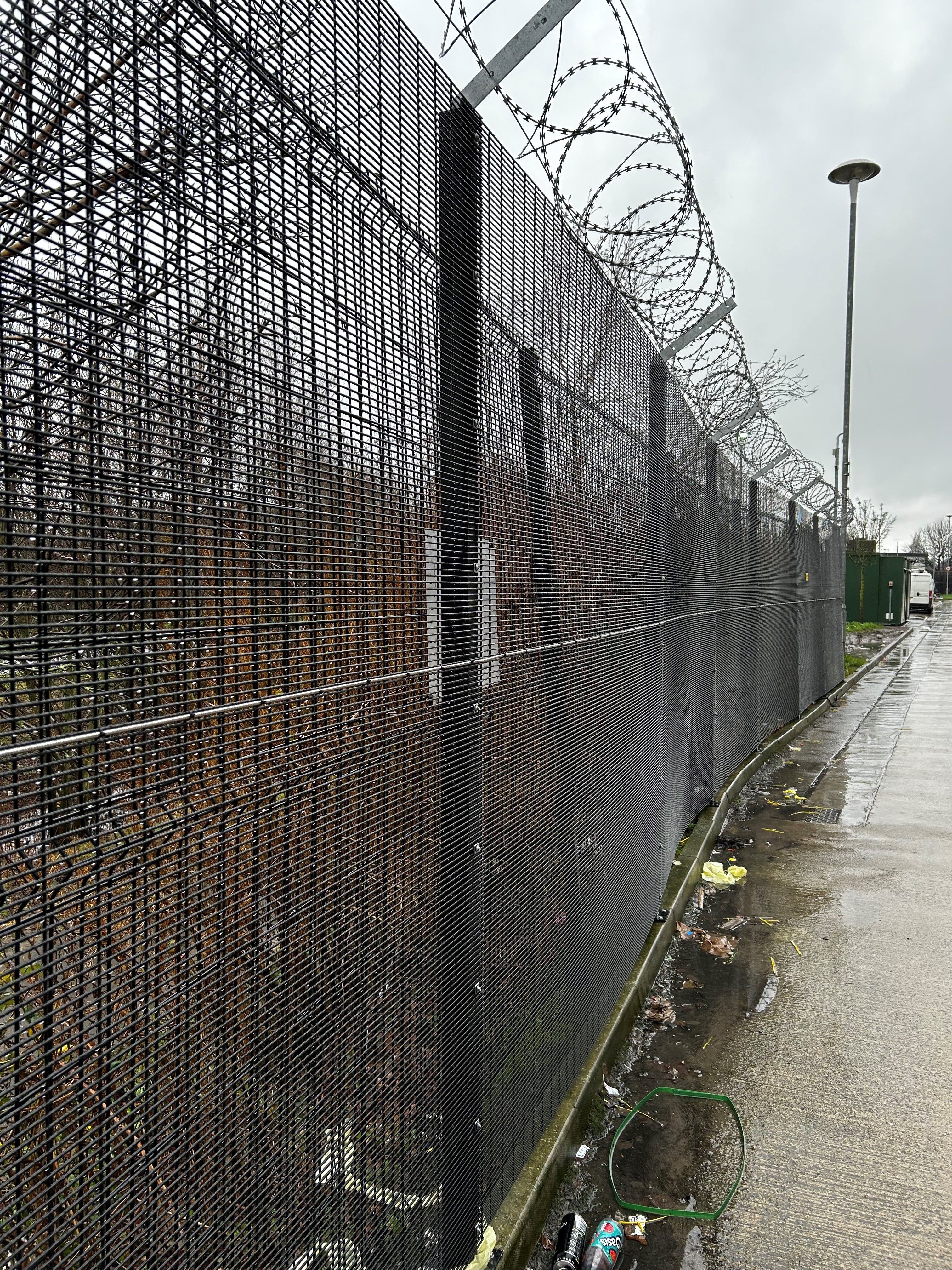

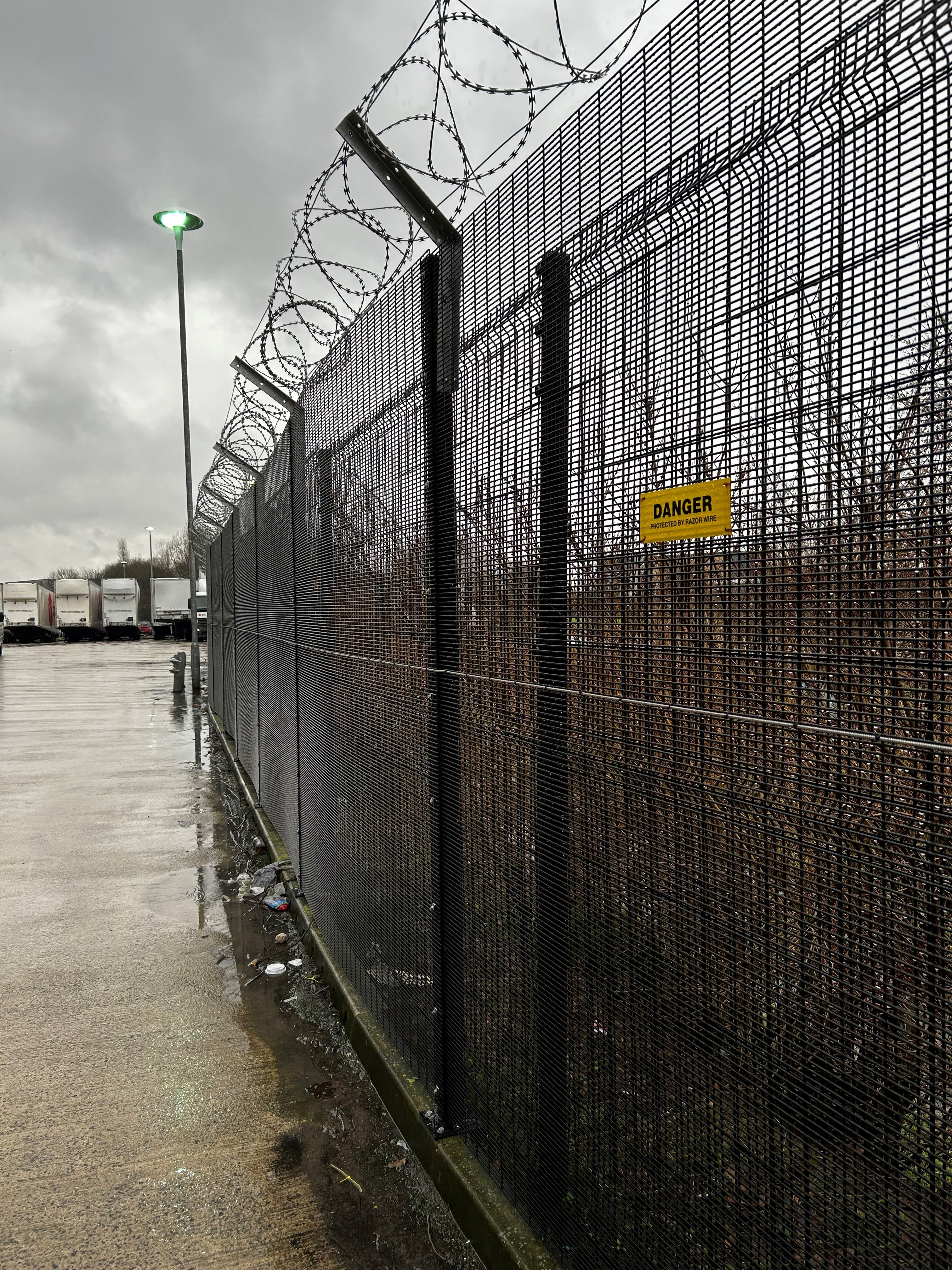

Abschreckung & Detektion
Verlegung des Sensorkabels an einem Sicherheitszaun in Kombination mit Warnschildern und Stacheldraht-Übersteigschutz.
Kombinierbar für mehrstufigen Schutz
Das Flexiguard System arbeitet entweder vollkommen autark über Relais-Ausgänge oder vernetzt über RS-485 im rotec Multisys Verbund.
Multisys Integration
Vernetzung von bis zu 508 Flexiguard Zonen. Zentrale Visualisierung aller Alarme auf einem digitalen Lageplan.
Multisys Management →CCTV Steuerung
Verknüpfen Sie Flexiguard Relais-Alarme mit PTZ-Kameras. Bei Detektion fokussiert die Kamera automatisch die ausgelöste Zaunzone.
Stromzaun Kombination
Kombinieren Sie aktive Hochspannungsimpulse mit der passiven Sensorik des Flexiguard für absolute Sicherheit.
Stromzaun System →
Planen Sie Ihre Zaunüberwachung
rotec prüft die Eignung Ihrer bestehenden Zaunanlage für die Nachrüstung mit der Flexiguard Detektionstechnologie.
